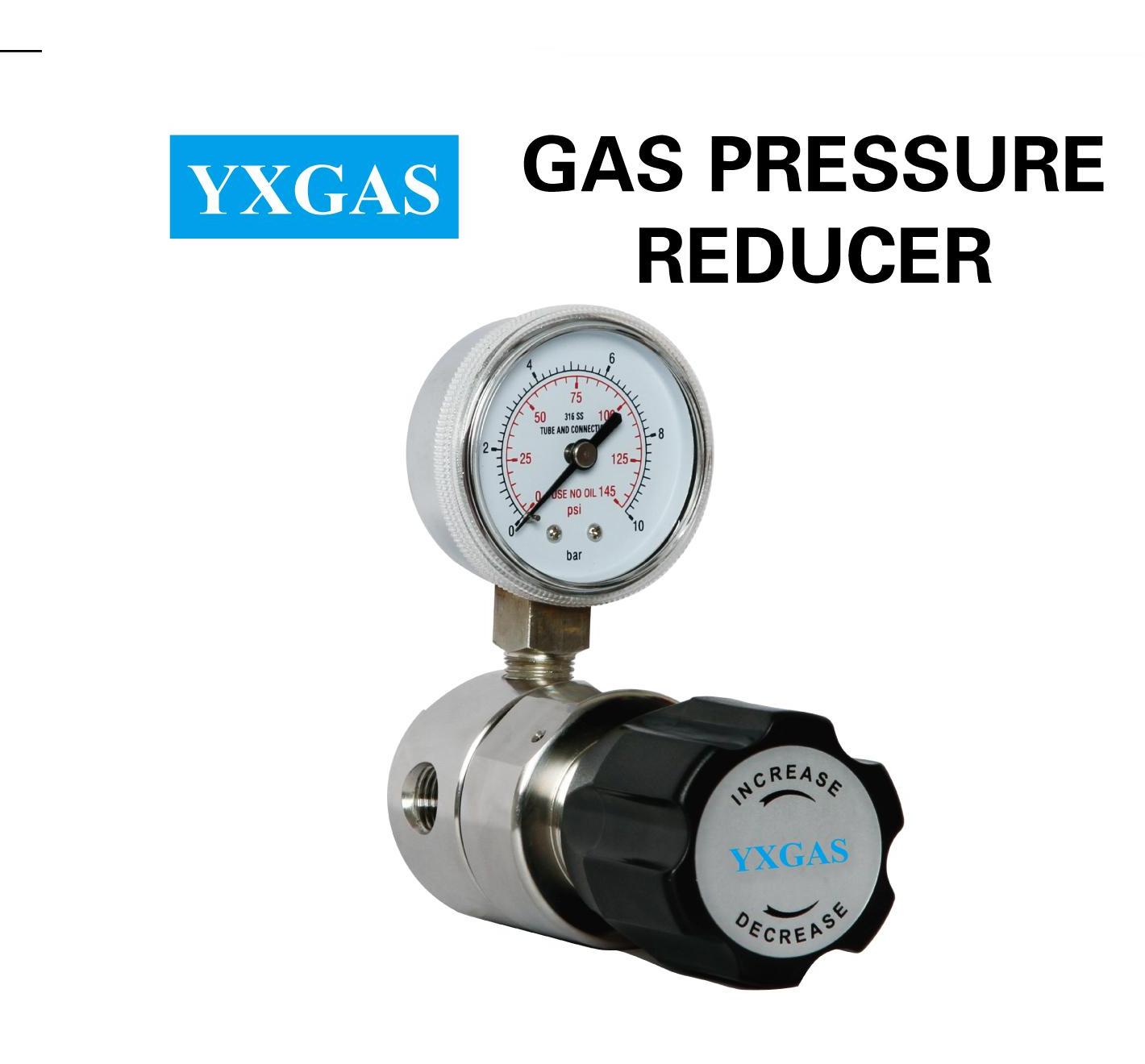

GR11系列不锈钢特气管路减压器
|
|
更新时间： |
2024-07-10 |
产品型号： |
GR11LB |
产品报价： |
 |
产品特点： |
R11膜片式减压器，输出压力稳定，特别适用于气体分析仪器、各种高纯气体、腐蚀性气体及有毒气体。 |
|
结构特点：
- 单级式减压结构
- 膜片与母体采用硬密封形式
- 母体接口螺纹：1/4” NPT(F)
- 安全压力：1.5倍的 大输入压力
- 适用温度：-40oF ~ 165oF(-40oC ~ 74oC)
- 泄露率：2 x 10-8 atm.cc/sec He
- CV：0.14
- 重量：0.9 kg(2.0 lbs)
材质
- 母体：铜电镀，316L
- 阀座：PCTFE，PTFE，Vespel®
- 膜片：316L , Hastelloy® 哈氏合金
适用范围
- 半导体制程
- 实验室
- 气相分析
- 测试仪表
- 石油化学工业
- 电厂设备
|
型号参数：
| 系列号 |
母体孔 |
阀座材料 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
| R11B(铜电镀) |
A |
K：PCTFE |
C：4000psig |
F：0-500psig |
G：附压力表(MPa) |
00：1/4" NPT(F) |
00：1/4" NPT(F) |
R：附安全阀 |
| R11SL(316L) |
B |
T：PTFE |
D：3000psig |
G：0-250psig |
P：附压力表 (psi / bar) |
23：CGA330 |
10：1/8"卡套接头 |
N：附针阀 |
| |
D |
V：Vespel® |
F：500psig |
I：0-100psig |
W：无压力表 |
24：CGA350 |
11：1/4"卡套接头 |
D：附膜片阀 |
| |
G |
|
|
K：0-50psig |
|
27：CGA580 |
12：3/8"卡套接头 |
H: Hastelloy®膜片 |
| |
J |
|
|
L：0-25psig |
|
28：CGA660 |
15：6mm卡套接头 |
|
| |
M |
|
|
Q：30" Hg Vac-30 psig |
|
30：CGA590 |
16：8mm卡套接头 |
|
| |
Q |
|
|
S：30" Hg Vac-100 psig |
|
52：G5/8"-RH(F) |
74：M8 × 1RH(M) |
|
| |
|
|
|
T：30" Hg Vac-200 psig |
|
63：W21.8-14RH(F) |
其它形式接头可供选择 |
|
| |
|
|
|
|
|
64：W21.8-14LH(F) |
|
|
| |
|
|
|
|
|
其它形式接头可供选择 |
|
|
|
| |
|
|
|
