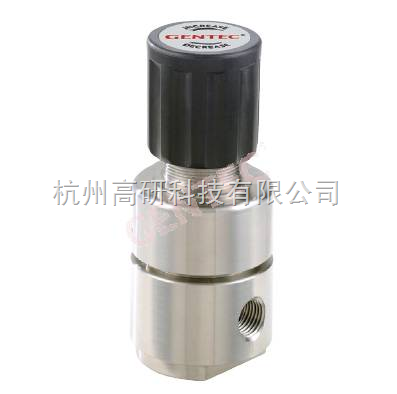

R23系列不锈钢大流量减压器
|
|
更新时间： |
2014-04-14 |
产品型号： |
R23SLGK |
产品报价： |
 |
产品特点： |
无 |
|
|
|
R23SLGKR23系列不锈钢大流量减压器的详细资料： |
|
结构特点：
-
单级式减压结构
-
膜片与母体采用硬密封形式
-
压力表、安全阀接口1/4"NPT（F）
-
进出气接口3/4"NPT（F）
-
安全压力：1.5倍的 大输入压力
-
输入压力：500，1500，3000，4000 psig
-
输出压力：0-15，0-25，0-75，0-125 psig
-
适用温度：-40°C ~ 74°C （-40°F ~ 165°F）
-
内泄露：2×10-8atm.cc/sec He
-
CV值：2.0，1.8
-
重量：2.7 kg（6.0 lbs）
材质
-
母体：铜电镀，316L
-
阀座：PCTFE，Vespel®
-
膜片：316L ，Hastelloy®
适用范围
 ? |
 |
|
流量特性曲线图 |
 |
 |
|
安装尺寸图 |
A 向 |
 |
 |
|
背板安装尺寸图 |
面板安装尺寸图（ 厚7mm） |
型号参数：
|
系列号 |
母体孔 |
阀座材料 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
R23SL（316L） |
A |
K：PCTFE |
C：4000psig |
H：0-125psig |
G：附压力表（MPa） |
04：1/2" NPT（F） |
04：1/2" NPT（F） |
P：面板安装 |
|
R23M（Monel） |
B |
V：Vespel |
D：3000psig |
J：0-75psig |
W：无压力表 |
05：1/2" NPT（M） |
05：1/2" NPT（M） |
V：附安全阀 |
|
R23B（Brass） |
D |
T：Teflon |
E：1500psig |
L：0-25psig |
|
06：3/4" NPT（F） |
06：3/4" NPT（F） |
Q：面板安装，附安全阀 |
|
R23H（Hastelloy） |
G |
|
F：500psig |
M：0-15psig |
|
07：3/4" NPT（M） |
07：3/4" NPT（M） |
|
|
|
J |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
