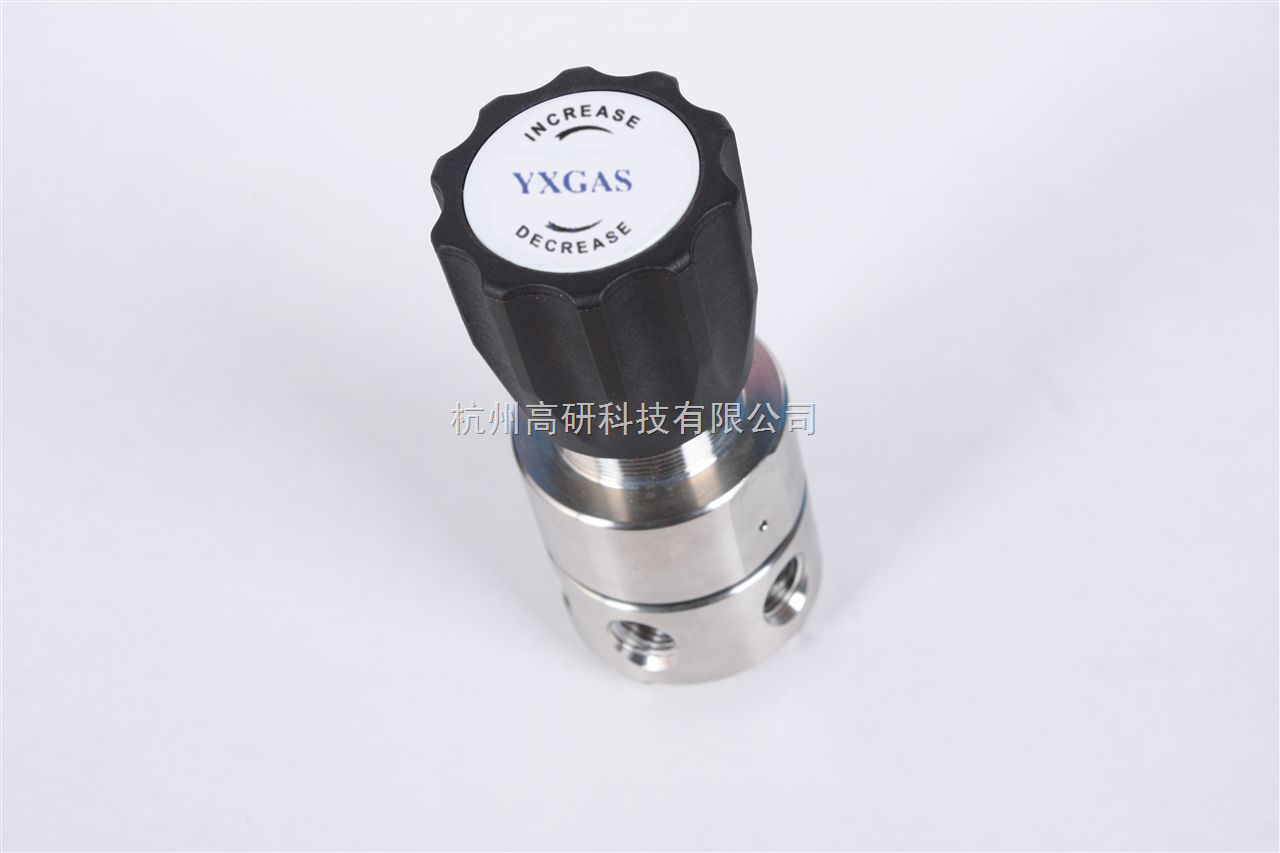

小流量不锈钢减压器RC9
|
|
产品型号： |
减压器RC9 |
产品报价： |
 |
产品特点： |
无 |
|
|
|
设计特点 |
● 单级式减压结构 ● 母体与膜片采用硬密封形式 ● 母体螺纹：1/4" NPT（F）
● 内部结构易吹扫 ● 内设过滤网 ● 可采用面板或墙式安装 |
|
■ 适用范围 |
|
● 实验室 ● 气相色谱仪 ● 气体激光器 ● 气体汇流排 ● 石油化学工业 ● 测试设备 |
|
■ 特性参数 |
● 大输入压力： 500，3000psig ● 输出压力：0~25,0~50,0~100,0~250,0~500psig
● 安全测试压力：1.5倍的 大进气压力 ● 适用温度：-40℉~+165℉（-40℃~+74℃） ● 泄漏率：2x10-8 atm cc/sec He
● CV值：0.08 ● 重量： 0.9kg |
|
■ 流量曲线图 |
 |
|
■ 安装尺寸图 |
 |
|
■ 订购指南 |
|
EX:RC9 |
L |
B |
D |
F |
G |
0 0 |
0 0 |
P |
|
系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
RC9 |
L：SS316L |
A |
D:3000psig |
F: 0-500psig |
G:附压力表 |
00：1/4 NPT（F） |
00：1/4 NPT（F） |
P:面板
式安装 |
|
|
B：Brass |
B |
F:500psig |
G：0-250psig |
（MPa） |
01：1/4 NPT（M） |
01：1/4 NPT（M） |
R：安全阀 |
|
|
S：SS304 |
D |
|
I： 0-100psig |
P:附压力表 |
23：CGA330 |
10：1/8〃卡套接头 |
N：针阀 |
|
|
|
G |
|
K：0-50psig |
（psig/bar） |
24：CGA350 |
11：1/4〃卡套接头 |
F：膜片阀 |
|
|
|
J |
|
L：0-25psig |
W:无压力表 |
27：CGA580 |
12：3/8〃卡套接头 |
B: 底部
安裝面板
|
|
|
|
M |
|
Q：30〃Hg Vac-30psig |
28：CGA660 |
15：6mm 卡套接头 |
|
|
|
|
|
|
S：30〃Hg Vac-60psig |
30：CGA590 |
16：8mm 卡套接头 |
|
|
|
|
|
|
T：30〃Hg Vac-100psig |
52：G5/8〃-RH（F） |
74：M8×mm卡套接头 |
|
|
|
|
|
|
U：30〃Hg Vac-200psig |
63：W21.8-14RH（F） |
其它形式接头可供选择 |
|
|
|
|
|
|
|
64:W21.8-14LH（F） |
|
|
|
|
|
|
|
|
其它形式接头可供选择 |
|
|
|
|
| |
|
|
|
