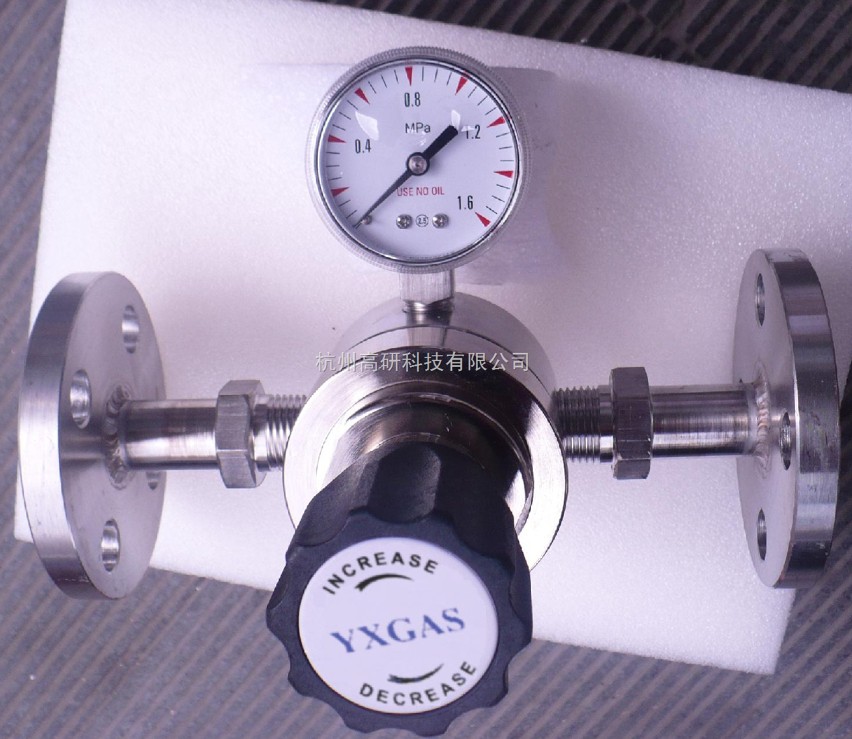

DN20法兰减压器 DN20法兰式减压阀
|
|
更新时间： |
2014-04-16 |
产品型号： |
GR13LG-DN20-DN20 |
产品报价： |
 |
产品特点： |
无 |
|
| |
DN20法兰减压器 DN20法兰式减压阀的详细资料： |
|
：
|
R13系列不锈钢减压器，单级式膜片减压结构，不锈钢膜片压力传输，输出压力稳定，主要应用于大流量气体系统，适用于纯净气体、标准气体、腐蚀性气体等。 |
|
|
GR13LG-DN20-DN20DN20法兰减压器 DN20法兰式减压阀的详细资料： |
|
|
■ 设计特点 |
|
● 单级式减压结构 ● 母体与膜片采用硬密封形式 ● 母体螺纹：进出气接口3/4" NPT（F），压力表，安全阀接口1/4〞NPT（F） ● 内部结构易吹扫 ● 内设过滤网 ● 可采用面板或墙式安装 |
|
■ 适用范围 |
|
● 气体吹扫系统 ● 特种气体 ● 气体汇流排 ● 石油化学工业 |
|
■ 特性参数 |
● 大输入压力： 500，6000,4500psig ● 输出压力：0~15,0~25,0~70,0~125,0-150psig
● 安全测试压力：1.5倍的 大进气压力 ● 适用温度：-40℉~+165℉（-40℃~+74℃） ● 泄漏率：2x10-8 atm cc/sec He
● CV值：1.8 ● 重量：2.7kg |
|
■ 材质 |
|
316L |
|
■ 流量曲线图 |
 |
|
■ 安装尺寸图 |
 |
|
■ 订购指南 |
|
EX:R13 |
L |
B |
E |
H |
G |
0 4 |
0 4 |
P |
|
系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
R13 |
L：SS316L |
A |
E:6000 psig |
H：0-125psig |
G:附压力表 |
04：1/2" NPT（F） |
04：1/2" NPT（F） |
P:面板
式安装 |
|
|
B：Brass |
B |
F:4500 psig |
J： 0-75psig |
（MPa） |
05：1/2" NPT（M） |
05：1/2" NPT（M） |
R：安全阀 |
|
|
|
D |
J:1500 psig |
L：0-25psig |
P:附压力表 |
06：3/4" NPT（F） |
06：3/4" NPT（F） |
|
|
|
|
G |
|
M：0~15psig |
（psig/bar） |
13：1/2"卡套接頭 |
13：1/2"卡套接頭 |
|
|
|
|
J |
|
Q：30〃Hg Vac-30psig |
W:无压力表 |
14：3/4"卡套接頭 |
14：3/4"卡套接頭 |
|
|
|
|
M |
|
S：30〃Hg Vac-60psig |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
|
|
|
|
T：30〃Hg Vac-100psig |
|
|
|
|
| |
|
|
|
