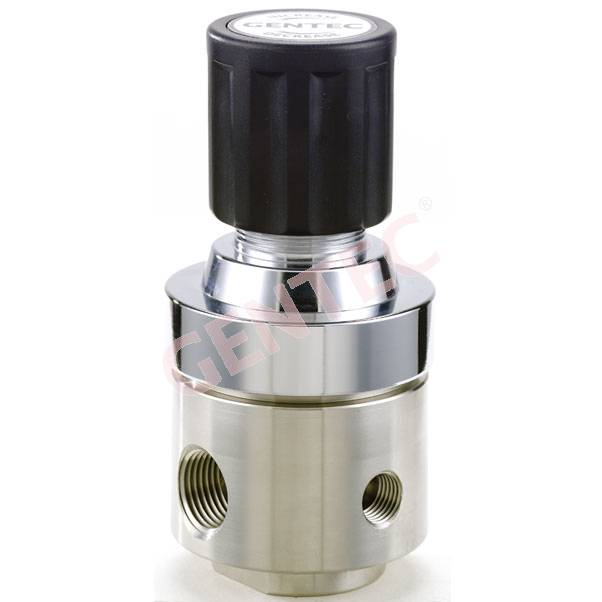

不锈钢中流量膜片式减压器
|
|
更新时间： |
2024-07-16 |
产品型号： |
R22 |
产品报价： |
 |
产品特点： |
R22膜片式减压器，输出压力稳定，主要应用于中等流量气体系统，可用于腐蚀性气体及有毒气体 |
|
结构特点：
- 单级式减压结构
- 膜片与母体采用硬密封形式
- 压力表、安全阀接口1/4"NPT(F)
- 进出气接口1/2"NPT(F)
- 安全压力：1.5倍的 大输入压力
- 适用温度：-40oC ~ 74oC (-40oF ~ 165oF)
- 内泄露：2×10-8atm.cc/sec He
- CV：1.0
- 重量：1.6 kg(3.5 lbs)
材质：
- 母体：铜电镀，316L
- 阀座：PCTFE，Vespel®
- 膜片：316L ，Hastelloy®
适用范围：
- 半导体行业
- 气体汇流排
- 实验室
- 石油化学工业
- 电厂设备
型号参数：
| 系列号 |
母体孔 |
阀座材料 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
| R22SL(316L) |
A |
K：PCTFE |
C：4000psig |
G：0-250psig |
G：附压力表(MPa) |
04：1/2" NPT(F) |
04：1/2" NPT(F) |
P：面板式安装 |
| R22B(铜电镀) |
B |
V：Vespel |
D：3000psig |
I：0-100psig |
P：附压力表 (psi / bar) |
其它形式接头可供选择 |
其它形式接头可供选择 |
R：附安全阀 |
| |
G |
|
F：500psig |
K：0-50psig |
W：无压力表 |
|
|
H: Hastelloy®膜片 |
| |
J |
|
|
L：0-25psig |
|
|
|
|
| |
M |
|
|
Q：30" Hg Vac-30 psig |
|
|
|
|
| |
Q |
|
|
S：30" Hg Vac-100 psig |
|
|
|
|
| |
|
|
|
T：30" Hg Vac-200 psig |
|
|
|
| |
|
|
|
