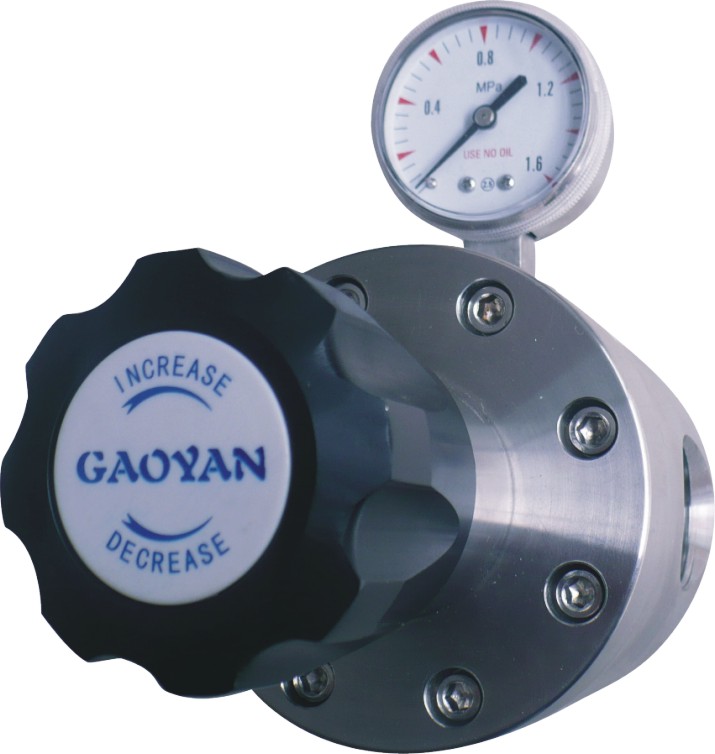

GR66系列不锈钢低压减压器
|
|
更新时间： |
2012-12-09 |
产品型号： |
GR66 |
产品报价： |
 |
产品特点： |
GR66SL系列膜片式减压器，其设计精良，选用优质原材料，输出压力稳定，适用于大流量输出需求的场合。 |
|
结构特点
-
单级式减压结构
-
压力表接口：1/4"NPT(F)
-
进气口接口：1"NPT(F)
-
安全压力：1.5倍的 大输出压力
-
适用温度：-23°C ~ 121°C(-10°F ~ 250°F)
-
泡沫测试
-
CV：5.2
-
重量：6 kg(13.2 lbs)
材质
-
母体：黄铜，316L
-
阀座：丁晴橡胶
-
膜片：丁晴橡胶(内衬尼龙)
 ? |
 ? |
|
流量特性曲线图 |
 |
 |
|
安装尺寸图 |
面板安装尺寸图 |
型号参数：
|
系列号 |
母体孔 |
阀座材料 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
R66B(黄铜) |
A |
B：丁晴橡胶 |
F：500psig |
G：0-250psig |
G：附压力表(MPa) |
06：3/4" NPT(F) |
06：3/4" NPT(F) |
|
|
R66SL(316L) |
B |
|
|
H：0-125psig |
P：附压力表 (psi / bar) |
08：1" NPT(F) |
08：1" NPT(F) |
|
|
|
G |
|
|
I：0-100psig |
W：无压力表 |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
|
|
J |
|
|
K：0-50psig |
|
|
|
|
|
|
M |
|
|
L：0-25psig |
|
|
|
|
|
|
K |
|
|
Q：30" Hg Vac-30 psig |
|
|
|
|
|
|
|
|
|
S：30" Hg Vac-100 psig |
|
|
|
|
|
|
|
|
|
T：30" Hg Vac-200 psig |
|
|
| |
|
|
|
